顺丁橡胶（BR）英文名称：cis-polybutadiene，中文名称为：低分子聚丁二烯（1,2-LPB）。别名为：顺丁胶，顺式聚丁二烯橡胶，BR。CAS编号为：9003-17-2，化学式：C4H6，分子量：540904，密度：0.89g/cm3，闪点：186℃，折射率：1.515，原材料：丁二烯，溶剂油等。

一、顺丁橡胶(BR)是什么：

顺丁橡胶是由丁二烯聚合制得的结构规整的合成橡胶。高分子量的顺丁橡胶分子量为80-120万；中高分子量的顺丁橡胶分子量为25-40万。分子量分布较窄。玻璃化温度TG＝-110 ℃。具有弹性高、低温性能好、耐磨性优异、耐曲挠性良好等特点。缺点是拉伸强度、撕裂强度较低，抗湿滑性差，冷流性大，加工性能稍差。溶解度参数δ＝8.3-8.6。溶于环己烷、正庚烷、正己烷、苯、甲苯等。

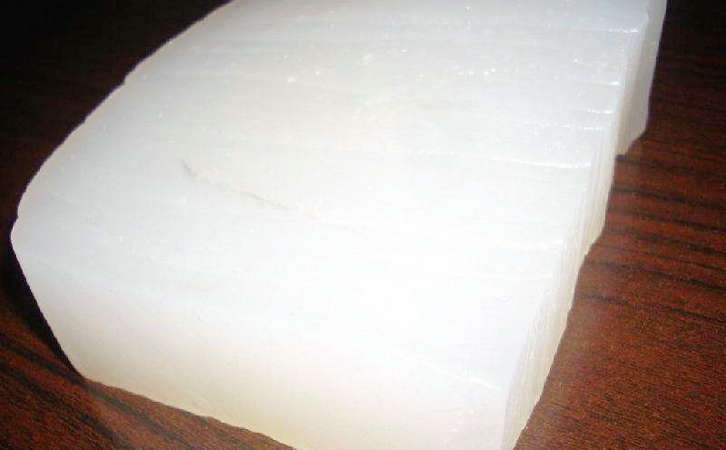

外观为乳白色、米黄色或浅棕色的片状或块状物。耐候性和耐臭氧老化仅次于乙丙橡胶和丁基橡胶。耐热性与丁腈橡胶相当，分解温度230～260℃，短期可耐120～150℃，在80～100℃可长期使用。

顺丁橡胶的制备由丁二烯聚合而成，生产工序包括：催化剂、终止剂和防老剂的配制计量，丁二烯聚合，胶液凝聚和橡胶的脱水干燥。其聚合几乎都采用连续溶液聚合流程一般采用连续溶液聚合流程。

二、顺丁橡胶（BR）的性能：

顺丁橡胶的分类顺丁椽胶分为高顺式、中顺式和低顺式三个品种。

1、髙顺式顺丁橡胶分子中，顺式-1，4的结构含量大约为96〜98%。用钴系和镍系作为聚合反应的催化剂。

2、中顺式顺丁橡胶分子中，顺式-1,4的结构含量为90%左右。采甩钛系为聚合反应催化剂。

3、低顺式顺丁橡胶分子中，顺式1，4结构的含量为35〜40%。聚合反应的催化剂为锂系。

顺丁橡胶具有优异的弹性，是合成橡胶中弹性蕞高的胶种。耐寒性突出，它的耐低温性能好，玻璃化温度（发硬变脆呈玻璃态时的温度）为〜105摄氏度，优于天然橡胶（-70摄氏度)、丁苯橡胶（-50摄氏度)等大多数通用橡胶。具有良好的耐磨性能。另一优点是在动负荷下发热小，制作轮胎使用寿命长。顺丁橡胶主要缺点是抗撕裂性能差，加工性能也较差、粘接性能和射日光老你性能都差。这就限zhi了顺丁橡胶的应用范围和发展，使用时多与天然橡胶并用。

三、顺丁橡胶（BR）的结构式：

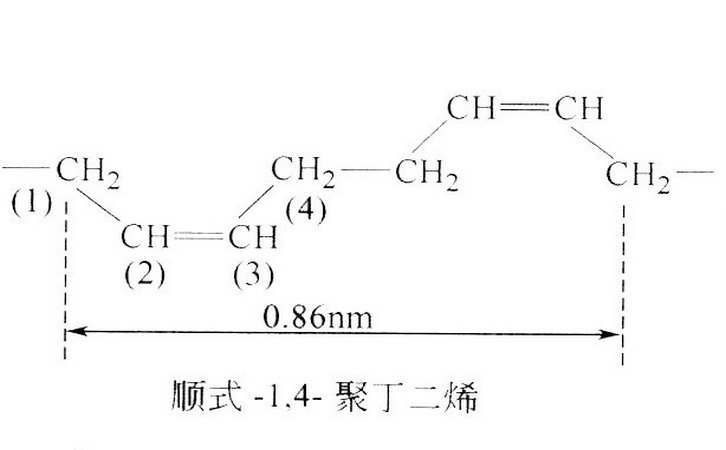

【-CH2-CH=CH-CH2-】　全名为顺式-1,4-聚丁二烯橡胶，简称BR。

四、顺丁橡胶（BR）的用途：

顺丁橡胶BR广泛地用于轮胎制造，所制出的轮胎胎面，在苛刻的 行驶条件下，如高速、路面差、气温很低时，可以显著地改善耐磨 耗性能，提高轮胎的使用寿命。顺丁橡胶还可以用来制造其他耐磨 制品，如胶鞋、胶管、胶带、胶辊等，以及各种耐寒性要求较髙的制品。

• 上一篇：TPE拉伸强度检测方法有哪些？
• 下一篇：epdm是什么原材料
